Válvula Rotativa Industrial
Soluções para dosagem, controle de fluxo, transporte pneumático e descarregamento de materiais sólidos e particulados.
Válvulas rotativas desenvolvidas para aplicações industriais em silos, ciclones, filtros de mangas, sistemas de transporte pneumático e processos de alimentação controlada.
- Modelos VR15 a VR50
- Fabricação em aço carbono, inox 304, inox 316 ou ferro fundido
- Flanges redondos ou quadrados
- Configurações e acessórios conforme a aplicação
Envie as características do material e do processo. Nossa equipe auxiliará na definição da solução adequada.
VR15 a VR50
Diferentes capacidades e configurações
Projetos configuráveis
Conforme cada processo
Fabricação própria
Equipamentos industriais
Atendimento técnico
Auxílio na especificação
Visão geral
O que é uma válvula rotativa industrial?
A válvula rotativa é um equipamento utilizado para alimentar, descarregar ou dosar materiais sólidos e particulados em processos industriais.
Internamente, o equipamento possui um rotor dividido em compartimentos. O material entra pela parte superior, ocupa os espaços entre as palhetas e é transportado até a saída conforme o rotor gira.
Essa operação permite estabelecer uma alimentação contínua e controlada. Em sistemas de transporte pneumático, a válvula também auxilia na separação entre regiões que trabalham com diferentes condições de pressão.
O equipamento pode ser aplicado no processamento de grãos, farinha, cimento, fertilizantes, pós, biomassa e diversos outros produtos a granel.
Como funciona uma válvula rotativa?
O funcionamento ocorre em um ciclo contínuo de entrada, transporte interno e descarga do material.
Entrada do material
O material proveniente de um silo, moega, ciclone ou filtro entra pela abertura superior da válvula.
Preenchimento do rotor
O produto ocupa os compartimentos formados entre as palhetas do rotor e a carcaça.
Movimentação controlada
Com a rotação, cada compartimento transporta uma quantidade de material até a região de descarga.
Descarga
O material é liberado pela saída inferior e segue para a próxima etapa do processo industrial.
A capacidade efetiva depende de fatores como modelo, rotação, densidade aparente, granulometria, fluidez, umidade, nível de enchimento do rotor e condições de pressão do processo.
Onde a válvula rotativa pode ser utilizada?
O equipamento é indicado para diferentes etapas de movimentação, dosagem e descarga de materiais a granel.
Transporte pneumático
Alimentação de materiais em tubulações nas quais o produto é movimentado por uma corrente de ar.
Dosagem e alimentação
Controle volumétrico da alimentação de processos, misturadores, transportadores e demais equipamentos.
Filtros de mangas
Descarga contínua do material coletado na parte inferior do sistema de filtragem.
Ciclones
Remoção controlada dos sólidos separados durante o processo de classificação ou captação.
Silos e moegas
Controle da saída de materiais armazenados antes do transporte ou de uma nova etapa de produção.
Materiais a granel
Aplicações com pós, grãos, farinha, cimento, fertilizantes, biomassa e materiais particulados.
Precisa avaliar uma aplicação?
Solicitar análise e orçamento
Envie os dados do seu processo para a Rosso Industrial
Fluxo controlado
Alimentação contínua conforme a capacidade e a
rotação selecionadas.
Diferentes materiais construtivos
Configurações em aço carbono, inox 304, inox 316 ou
ferro fundido.
Resistência ao desgaste
Possibilidade de revestimentos e palhetas específicas
para materiais abrasivos.
Integração ao processo
Flanges, acionamentos, vedação e acessórios
configurados conforme a instalação.
Benefícios
Vantagens da válvula rotativa industrial
Quando dimensionada de acordo com o material e as condições do processo, a válvula rotativa contribui para uma operação mais estável e controlada.
- Controle da alimentação de materiais sólidos
- Operação contínua
- Integração com diversos equipamentos industriais
- Possibilidade de ajuste de velocidade
- Diferentes tipos de palhetas e vedação
- Configurações para materiais abrasivos ou corrosivos
- Variedade de tamanhos e capacidades
Rosso Industrial
Por que escolher uma válvula rotativa Rosso?
Desde 1956, a Rosso desenvolve e fabrica máquinas e equipamentos para aplicações industriais.
As válvulas rotativas podem receber diferentes configurações construtivas, permitindo adequação às características do produto transportado, às condições de operação e à instalação existente.
Falar com a equipeFabricação industrial
Desenvolvimento e fabricação de equipamentos para diferentes processos e segmentos.
Configurações sob medida
Possibilidade de adaptar flanges, materiais, acionamentos, palhetas e vedações.
Opções de acessórios
Recursos para monitoramento, controle de rotação e maior resistência ao desgaste.
Atendimento consultivo
Análise das informações da aplicação para auxiliar na definição do equipamento.
Modelos de válvulas rotativas Rosso
A linha contempla modelos com rotores de 150 a 500 mm e diferentes faixas de vazão.
Vazão de 1,3 a 2,7 m³/h
Vazão de 3,4 a 6,9 m³/h
Vazão de 6,9 a 13,7 m³/h
Vazão de 12,3 a 24,5 m³/h
Vazão de 19,9 a 39,7 m³/h
Vazão de 30,7 a 61,4 m³/h
Vazão de 47,4 a 94,9 m³/h
Vazão de 61,5 a 123,1 m³/h
Dados técnicos
Consultar um modelo
Tabela técnica das válvulas rotativas
| Modelo | Rotor | Volume por giro* | Vazão | Potência | Peso |
|---|---|---|---|---|---|

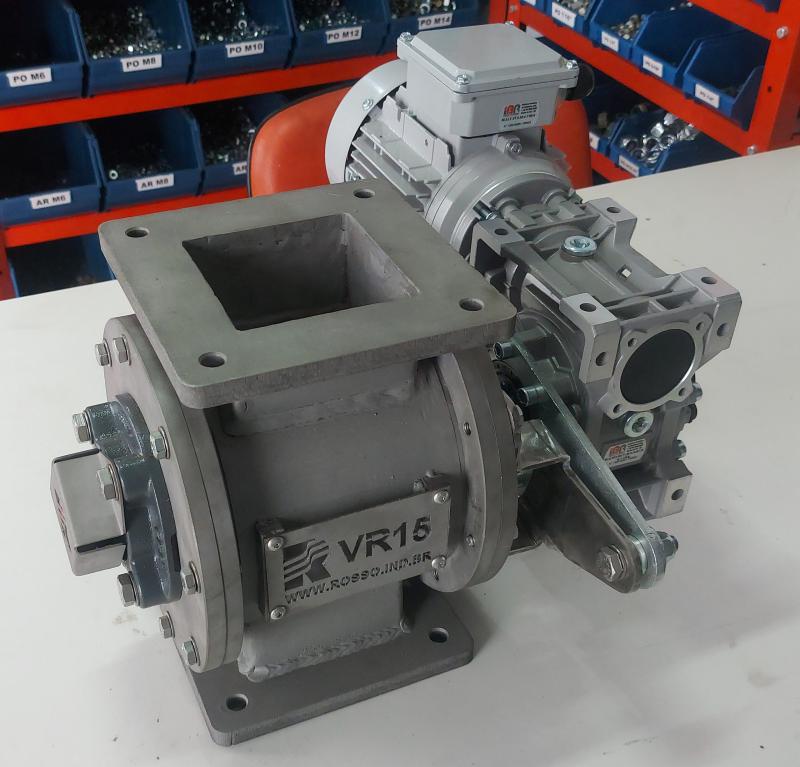

| VR15 | 150 mm | 1,7 | 1,3 a 2,7 m³/h | 0,5 cv | 35 kg |
| VR20 | 200 mm | 4,5 | 3,4 a 6,9 m³/h | 0,75 cv | 55 kg |
| VR25 | 250 mm | 9 | 6,9 a 13,7 m³/h | 1 cv | 93 kg |

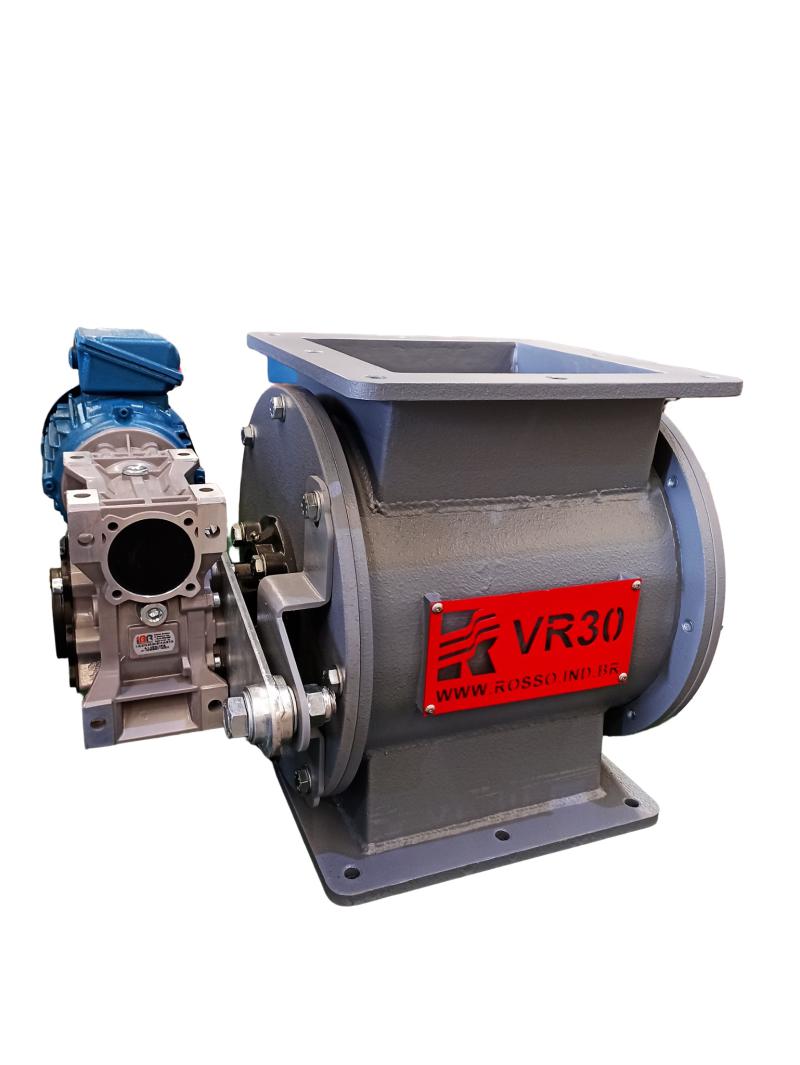

| VR30 | 300 mm | 16 | 12,3 a 24,5 m³/h | 1,5 cv | 133 kg |
| VR35 | 350 mm | 26 | 19,9 a 39,7 m³/h | 2 cv | 190 kg |
| VR40 | 400 mm | 40 | 30,7 a 61,4 m³/h | 2 cv | 215 kg |
| VR45 | 450 mm | 62 | 47,4 a 94,9 m³/h | 3 cv | 270 kg |
| VR50 | 500 mm | 80 | 61,5 a 123,1 m³/h | 3 cv | 310 kg |
*Volume por giro: confirme com a equipe técnica da Rosso a unidade oficial antes da publicação, pois a descrição atual apresenta os valores sem unidade.
As vazões são referenciais. A capacidade final deve ser analisada de acordo com o material, sua densidade, fluidez, umidade, granulometria, rotação e condições do processo.
Materiais, acessórios e personalizações
A configuração pode ser adaptada às características do produto transportado e às exigências do processo.
Materiais construtivos
- Aço carbono
- Aço inoxidável 304
- Aço inoxidável 316
- Ferro fundido
Palhetas
- Aço com revestimento de metal duro
- Borracha
- Teflon
- Alumínio
Vedação
- Retentor
- Labirinto
- Gaxeta
- Configuração conforme aplicação
Acionamento
- Acionamento direto
- Acionamento por correntes
- Inversor de frequência
- Controle de velocidade
Proteção contra desgaste
- Revestimento interno em tungstênio
- Palhetas revestidas
- Materiais resistentes à abrasão
- Configuração conforme o produto
Integração e monitoramento
- Flanges de entrada sob medida
- Flanges de saída sob medida
- Sensor de giro indutivo
- Quadro de comando

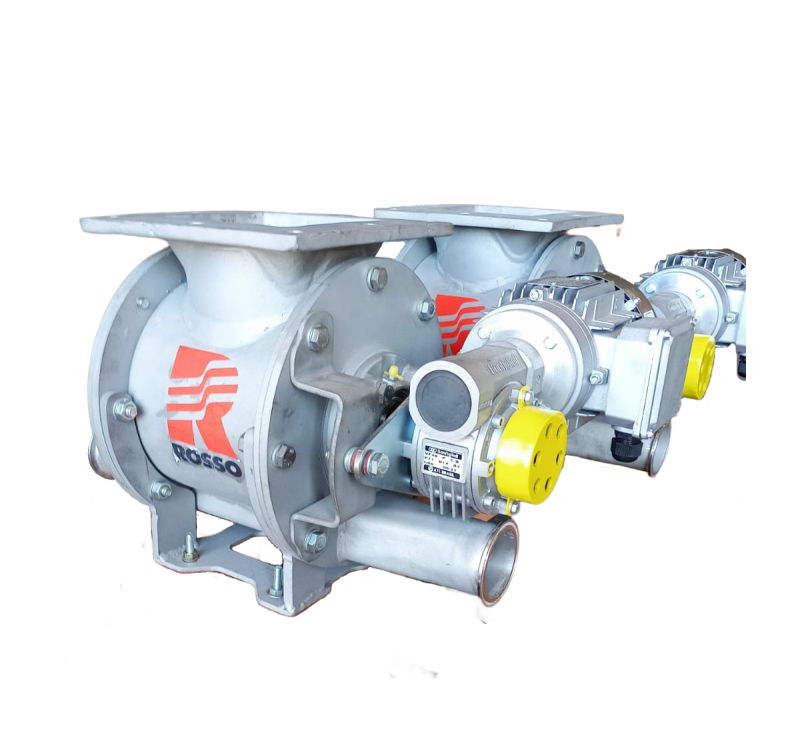

Galeria de válvulas rotativas
Conheça detalhes construtivos e diferentes configurações das válvulas rotativas Rosso.
Funcionamento
Veja a válvula rotativa em vídeo
Assista ao vídeo para conhecer o equipamento, seus componentes e sua aplicação em processos industriais.
- Visualização do equipamento
- Detalhes construtivos
- Configuração da válvula
- Aplicações industriais
Especificação
Como escolher uma válvula rotativa?
A seleção não deve considerar apenas a vazão desejada. As características do material e do processo influenciam diretamente a construção e a configuração do equipamento.
Para receber uma indicação mais adequada, informe à equipe da Rosso os principais dados da aplicação.
Enviar dados da aplicaçãoMaterial transportado
Nome do produto, granulometria, densidade, umidade, fluidez e abrasividade.
Capacidade necessária
Vazão desejada em volume ou massa por unidade de tempo.
Condições do processo
Temperatura, pressão, ambiente, regime de trabalho e frequência de operação.
Instalação
Medidas dos flanges, espaço disponível, posicionamento e equipamentos conectados.
Dúvidas sobre válvulas rotativas
Ela é utilizada para alimentar, dosar ou descarregar materiais sólidos e particulados em equipamentos e processos industriais.
O material entra nos compartimentos formados entre as palhetas do rotor. Conforme o rotor gira, o produto é conduzido até a abertura de saída.
Os termos são frequentemente usados para descrever o mesmo tipo de equipamento. A expressão “eclusa” destaca sua função de alimentar material entre regiões com condições de pressão diferentes.
A válvula pode ser utilizada com diversos pós, grãos e materiais particulados, desde que seja configurada conforme características como densidade, granulometria, abrasividade, umidade e fluidez.
Sim. A linha pode ser fabricada em aço carbono, aço inox 304, aço inox 316 ou ferro fundido, conforme a aplicação.
A definição considera a capacidade necessária, o material transportado, a densidade, a granulometria, a rotação, a pressão, a temperatura e as dimensões da instalação.
Sim. Uma das opções é utilizar quadro de comando com inversor de frequência para controlar a velocidade de operação dentro dos limites definidos para o equipamento.
A descrição técnica da linha prevê flanges de entrada e saída sob medida, permitindo a adaptação a diferentes instalações.
Preencha o formulário desta página ou entre em contato pelo WhatsApp. Sempre que possível, informe o material, a capacidade desejada e as condições do processo.
Fale com a Rosso
Solicitar pelo WhatsApp
Solicite um orçamento de válvula rotativa
Envie as informações da aplicação. A equipe da Rosso entrará em contato para compreender sua necessidade e orientar a definição do equipamento.
Para agilizar a análise, informe:
- Material que será transportado
- Capacidade ou vazão desejada
- Temperatura de operação
- Condições de pressão
- Dimensões da entrada e da saída
